Bộ phụ kiện cửa mở xoay HAWA CONCEPTA III 35 cánh, cho cánh kéo, chiều cao 1900-2700 mm 408.30.720

Thông tin chung

• Cho cánh tủ không sử dụng tay nắm.
• Dễ dàng lắp đặt nhờ phần lớn sản phẩm đã được lắp ráp trước tại nhà máy.
• Điều chỉnh trực quan.
• Chuyển động mượt và đồng đều.

Chi tiết sản phẩm

• Phiên bản: 35 cửa kéo, lắp phải với cơ cấu giảm chấn khi kéo vào khe tủ
• Vật liệu cánh: Gỗ
• Chiều cao cánh: 1900-2700 mm
• Chiều dày cánh: 18-26 mm
• Chiều rộng cánh: 440-750 mm
• Khối lượng cánh: 10 - 35 kg
• Bánh xe trượt: 2 con lăn
• Dẫn động bánh xe: vòng bi

Sản phẩm bao gồm

• 1 bộ Concepta 35 cơ bản
• 1 bộ Concepta 25/35 kéo
• 1 thanh giằng, chiều dài 2474 mm

Đóng gói: 1 bộ

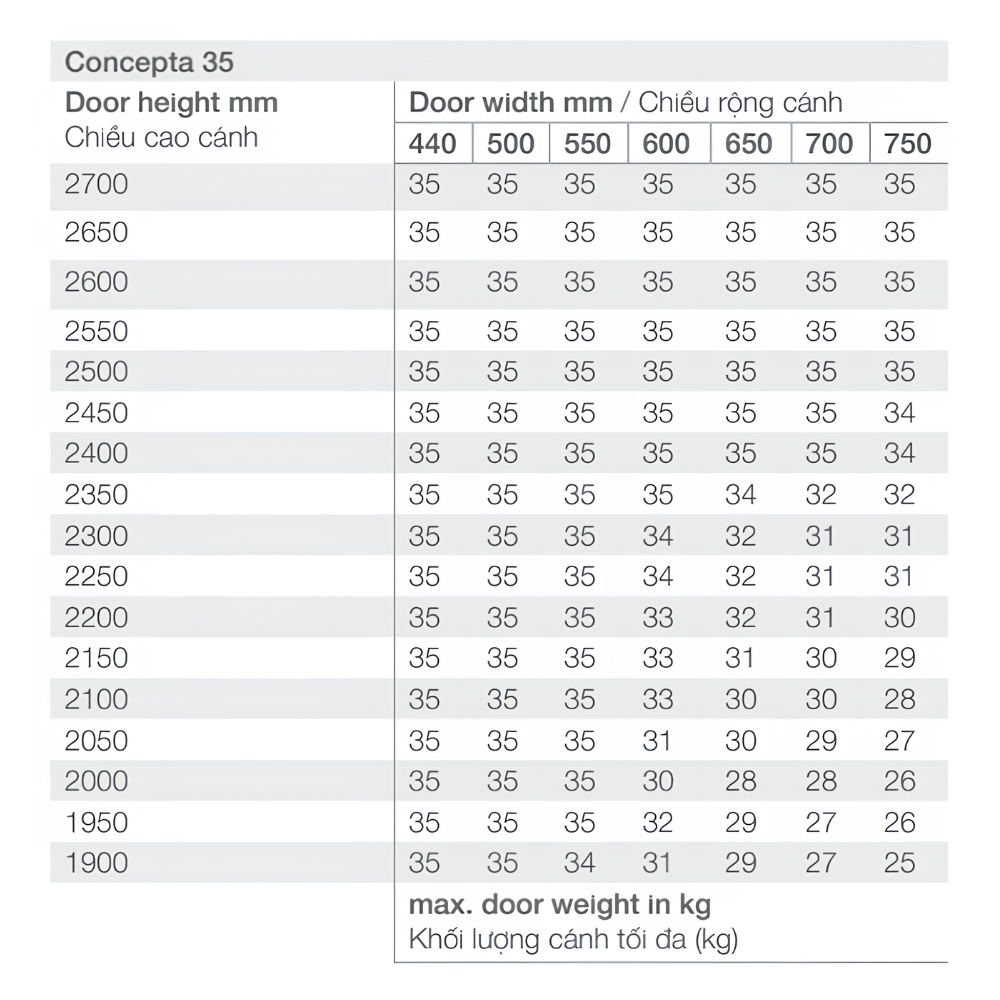

Bảng tính tỉ lệ khối lượng / kích thước cửa

Thông số kỹ thuật

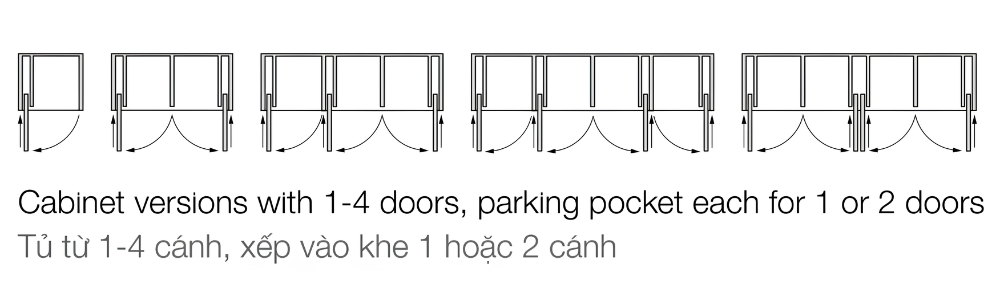

Ứng dụng

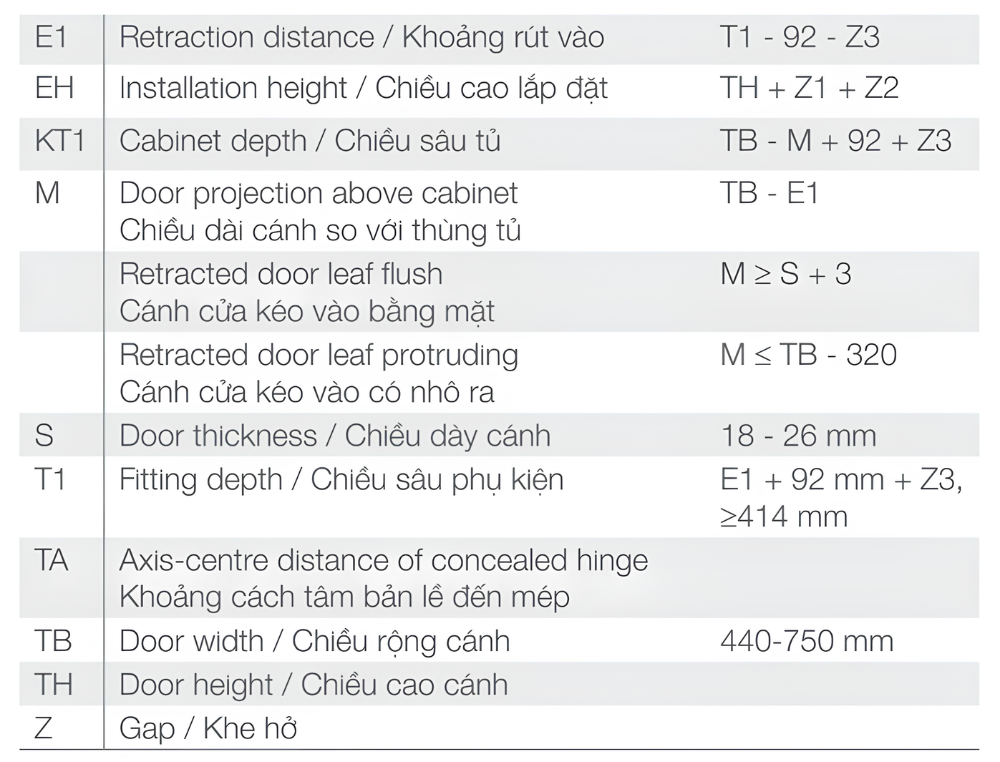

Chú thích:

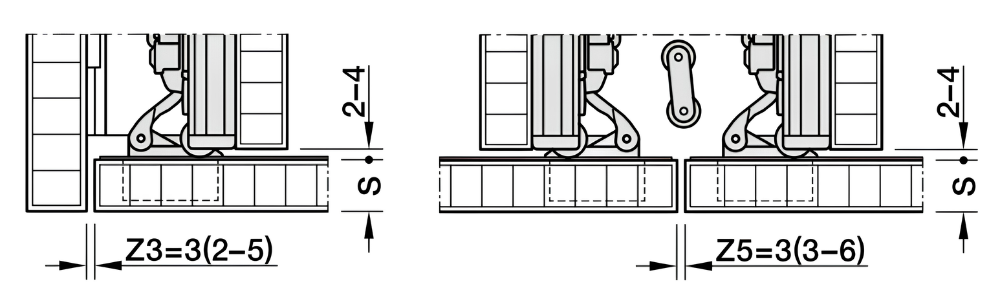

Khe hở

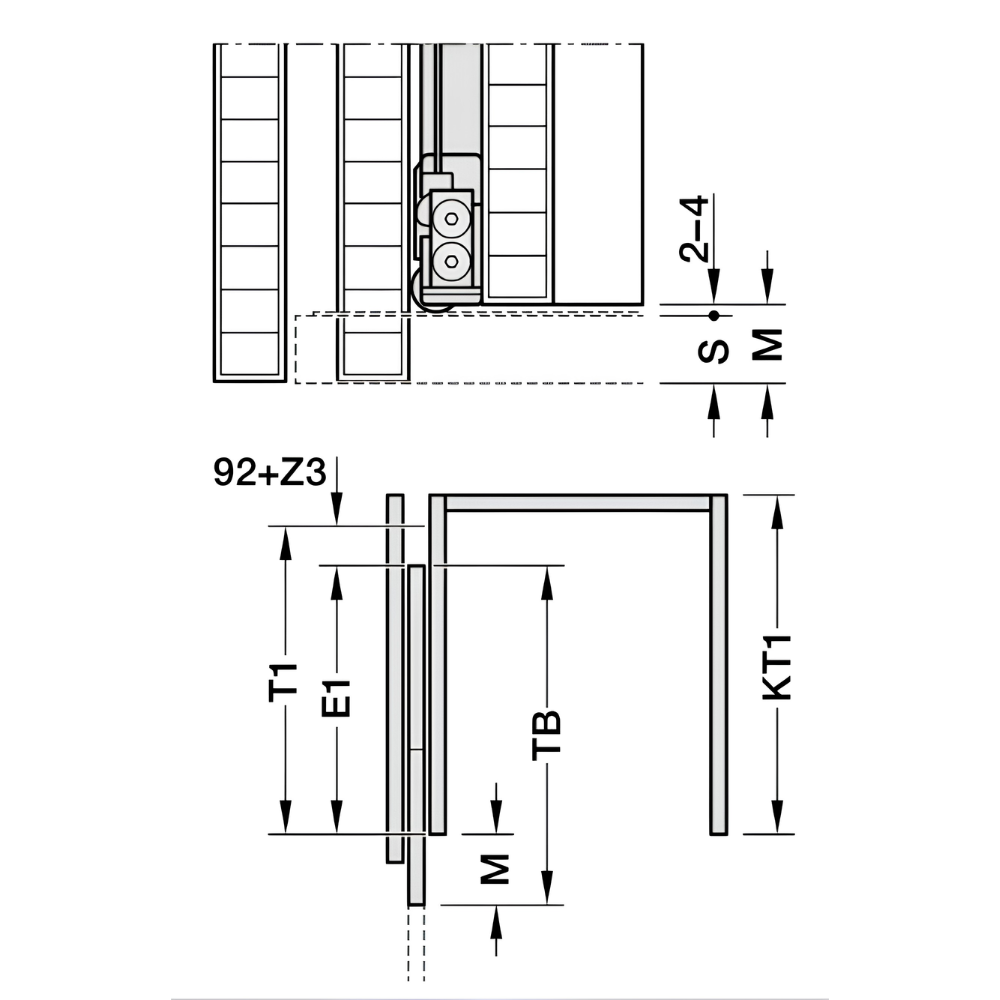

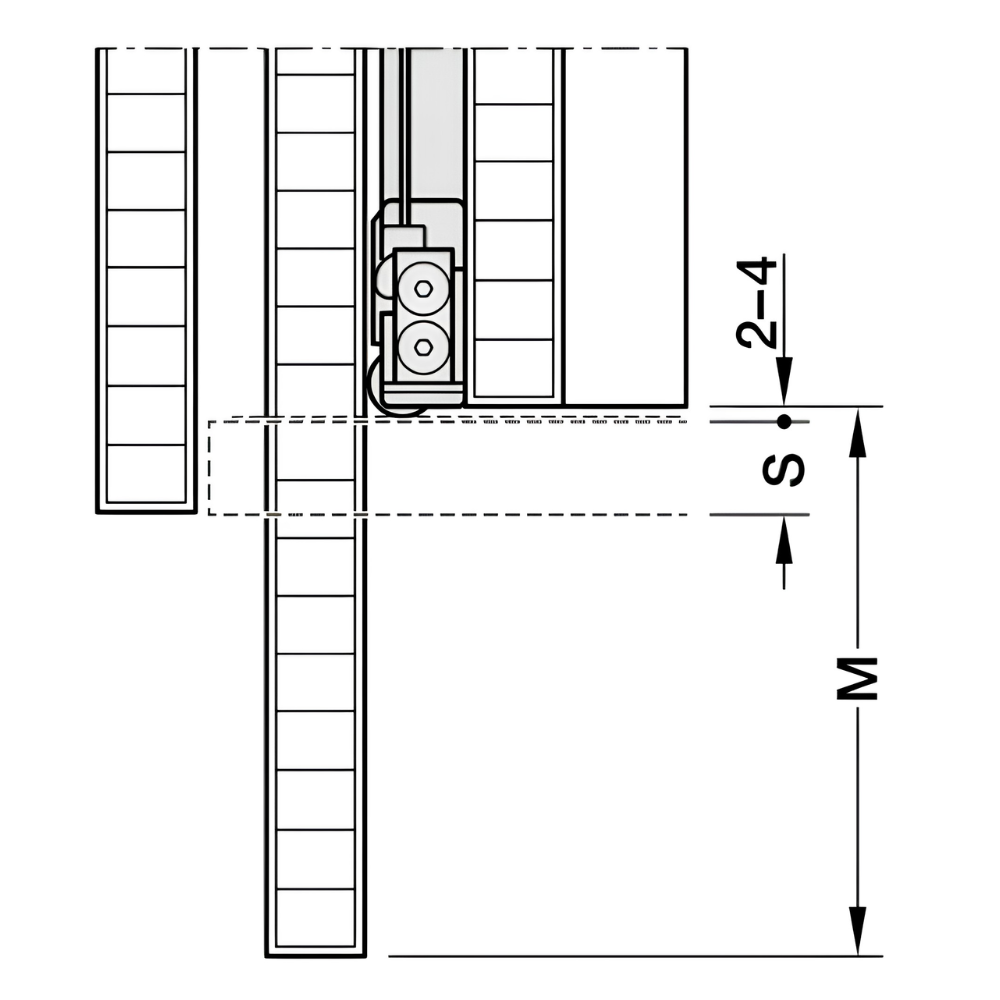

Tính toán chiều sâu phụ kiện và cánh

Cánh cửa nhô ra

Cánh cửa bằng mặt

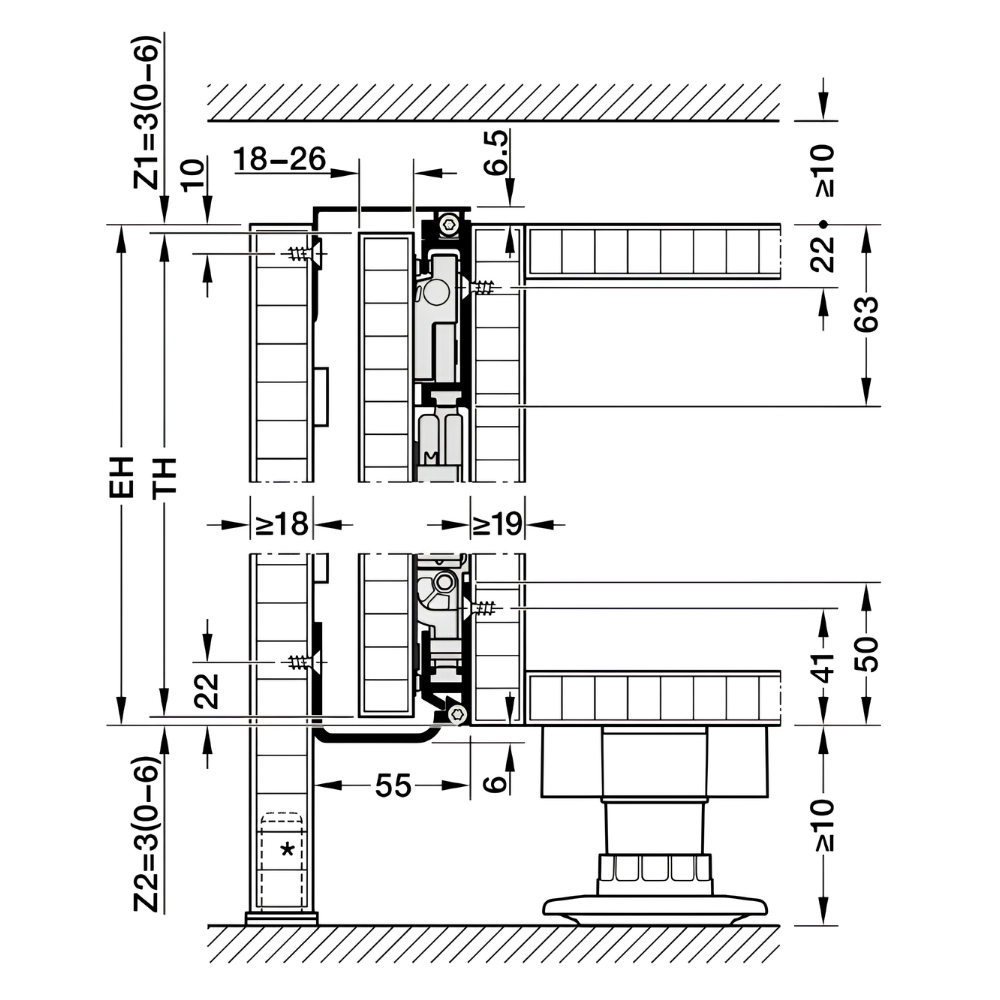

Cánh mở về bên hông và có đáy tủ

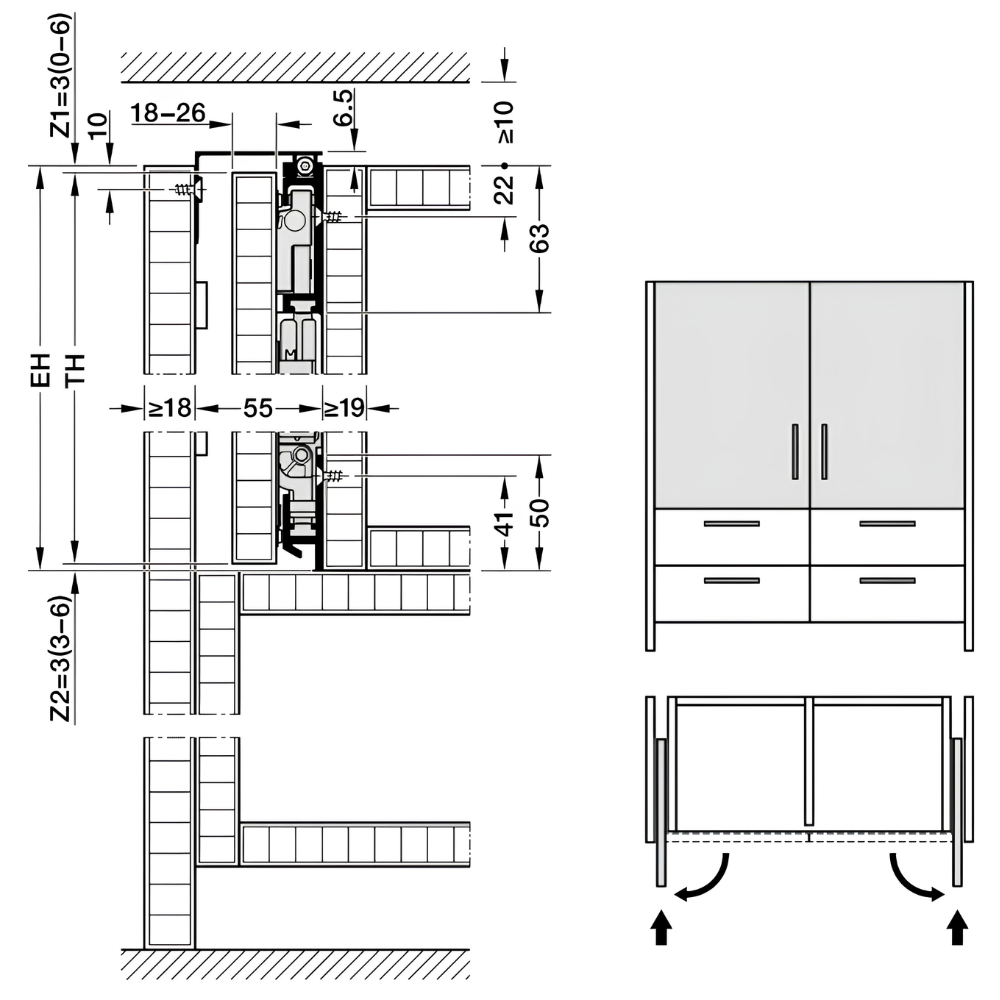

Tủ lắp phía trên

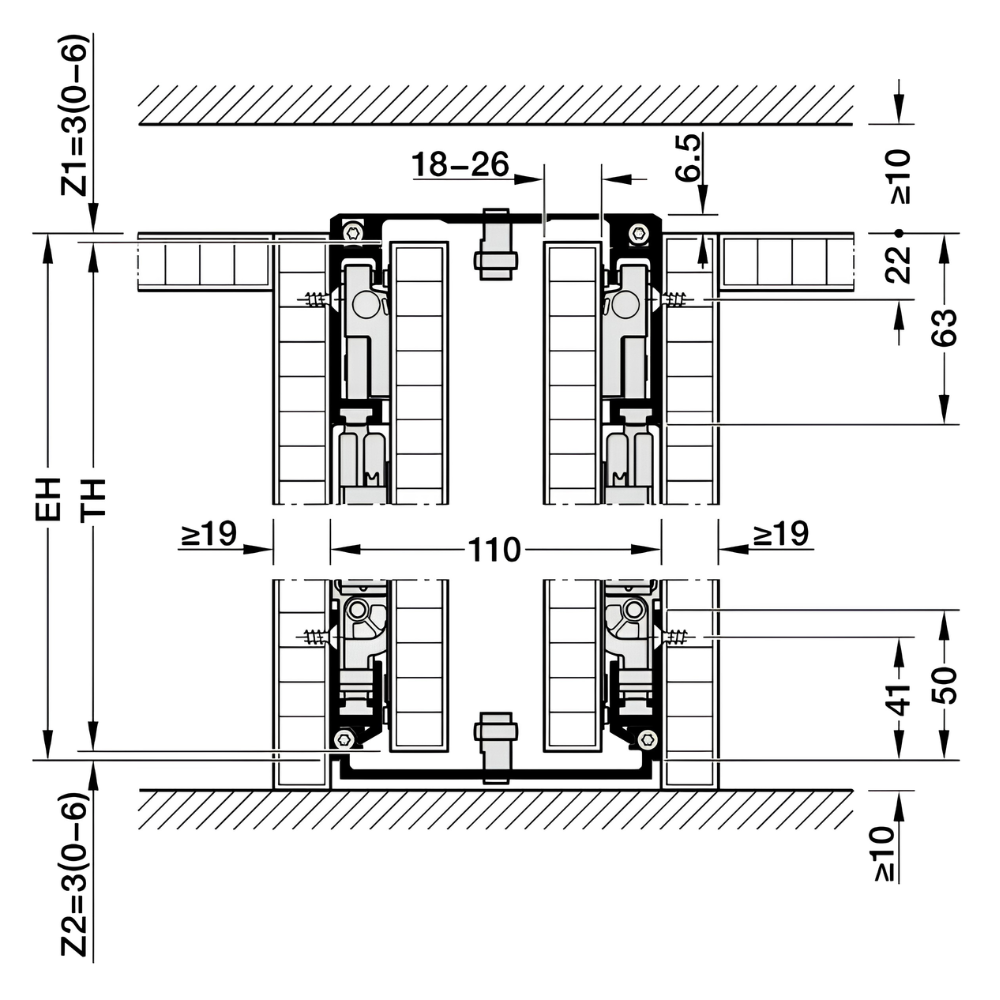

Tủ không có tấm đáy

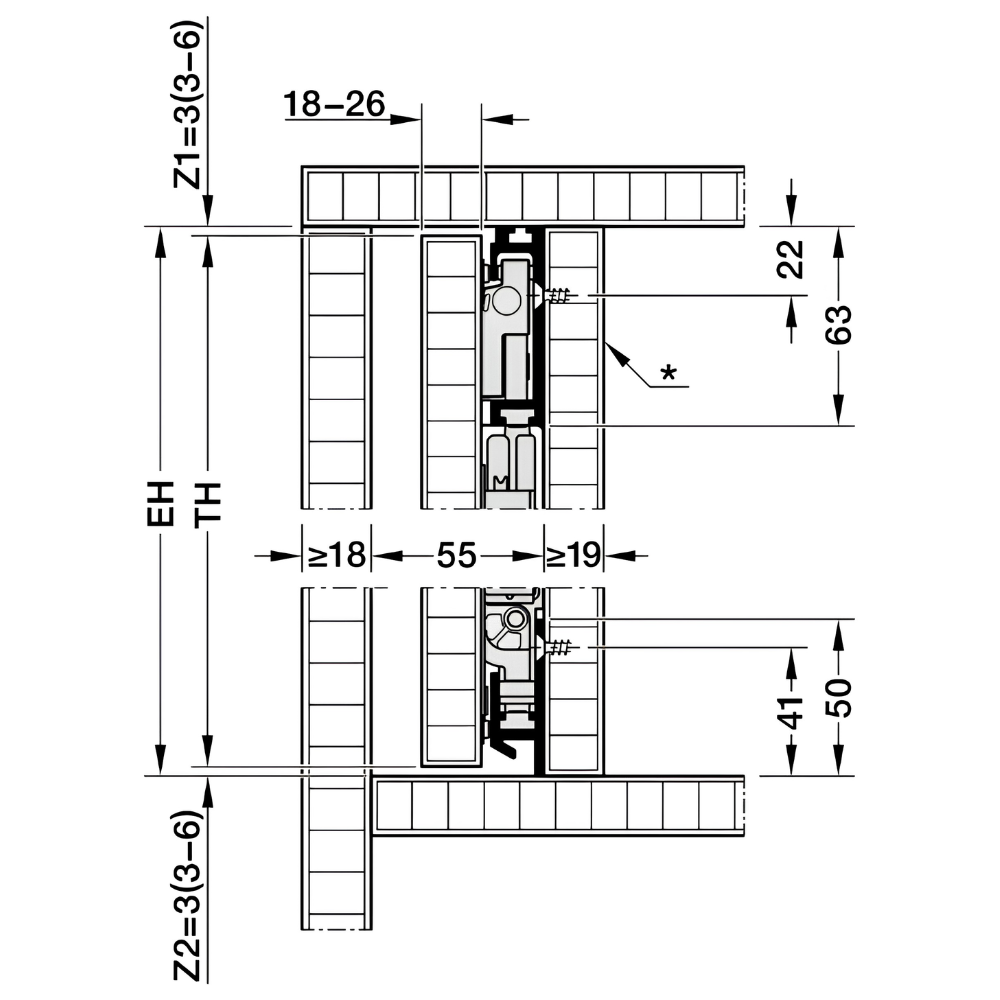

Cánh lắp âm

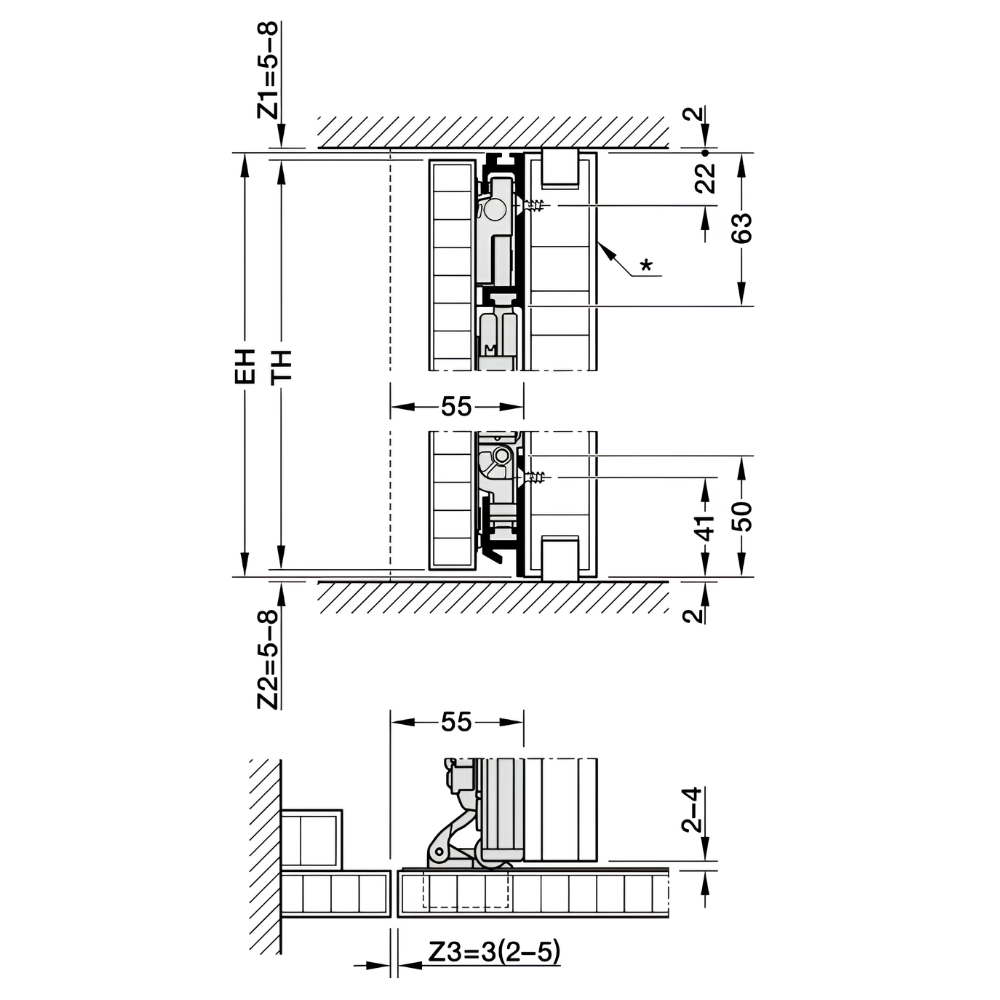

Cánh chạm trần

Tấm hông lắp đặt để có thể tháo rời

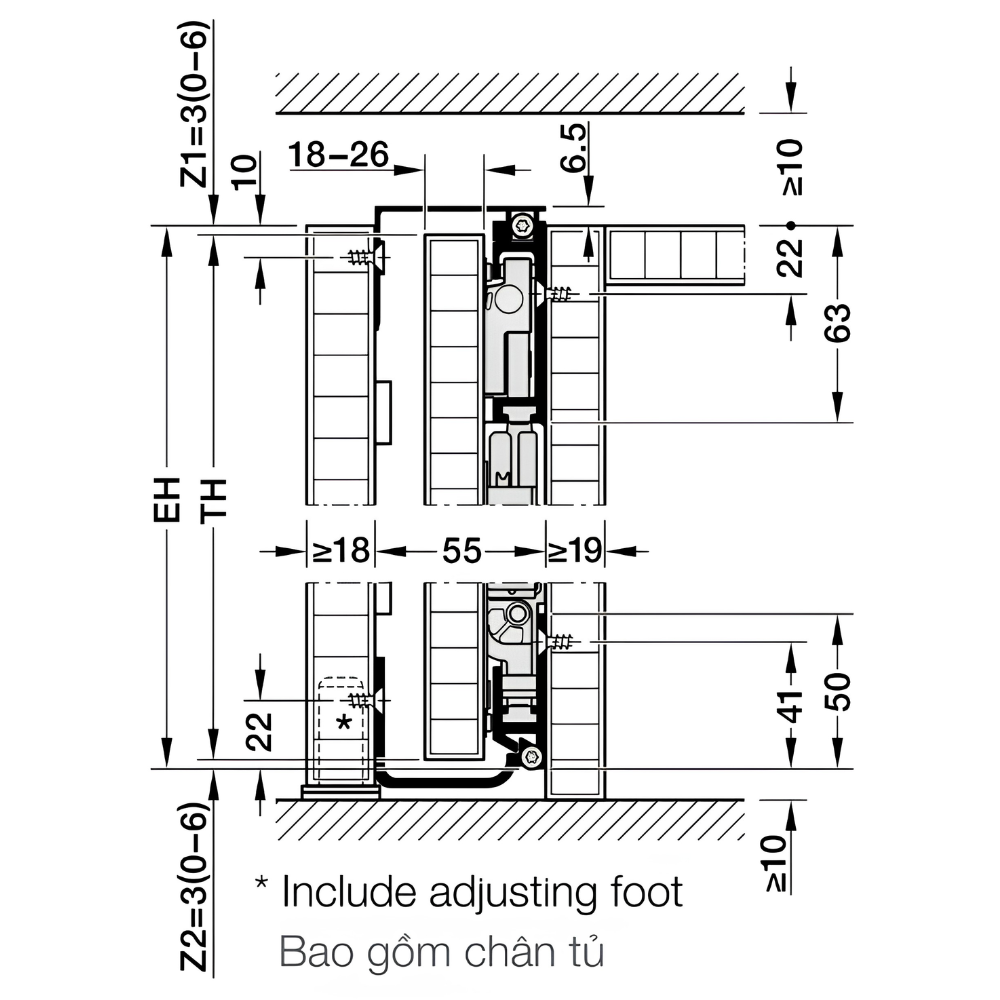

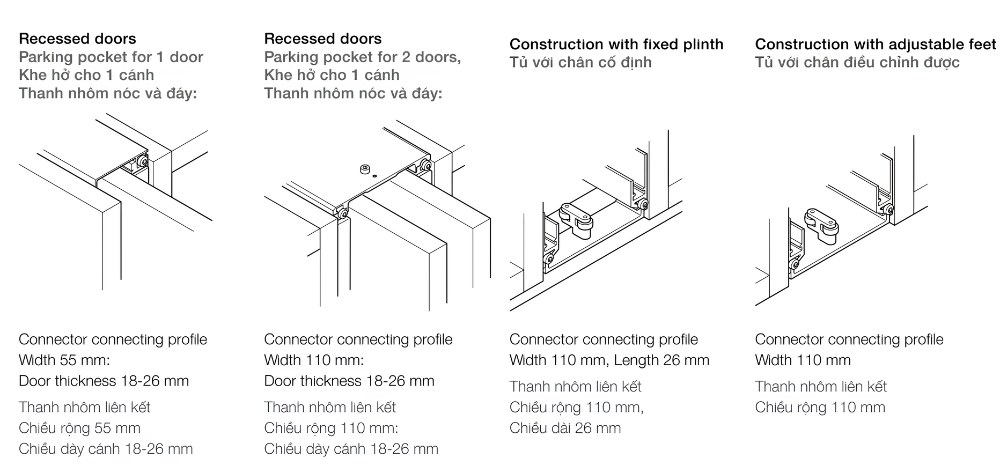

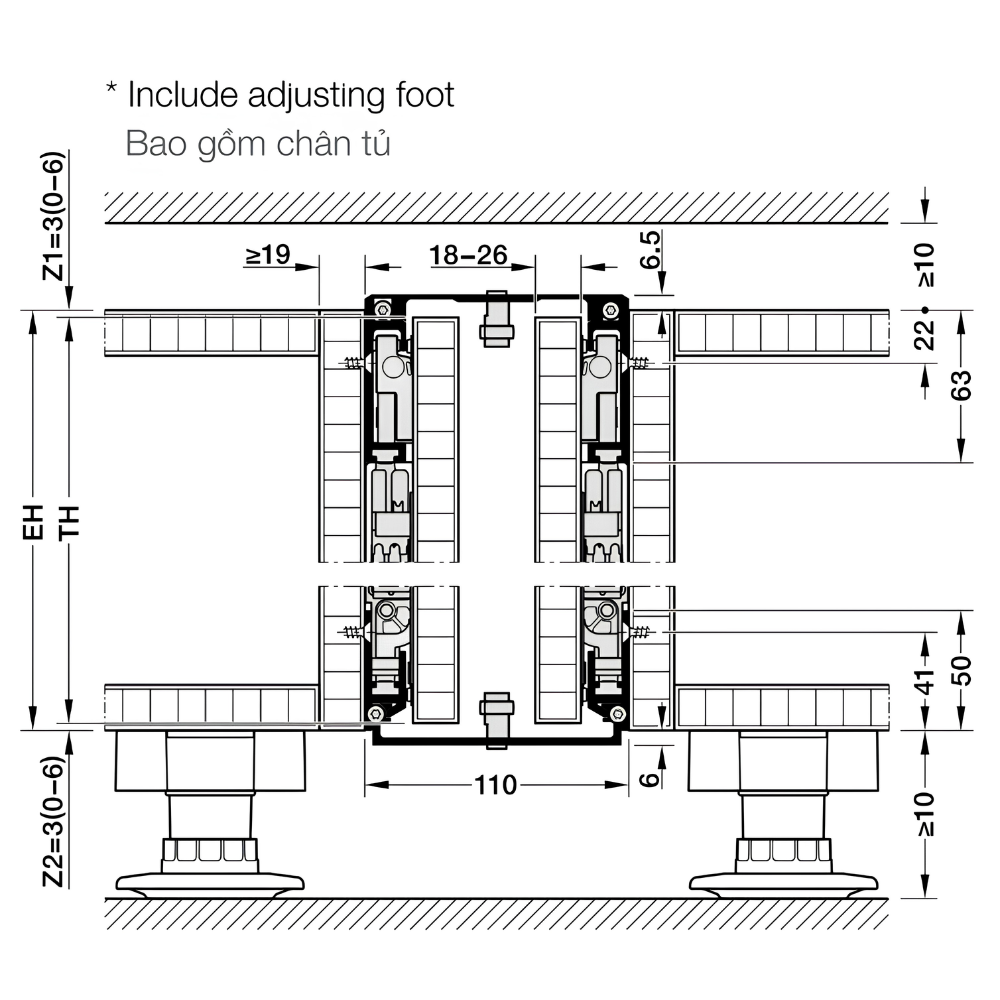

Thanh nhôm dưới: Tủ với chân điều chỉnh được hay cố định được phần biệt bởi liên kết phía dưới

Thanh nhôm liên kết
Thanh nhôm giúp tạo ra khe hở giấu cánh nhanh chóng và dễ dàng cho cửa trượt xoay trùm ngoài:
> Chuẩn bị tấm hông tủ
> Trượt thanh nhôm liên kết vào ray trượt và dẫn hướng từ phía trước, cố định bằng vít
> Sai lệch chiều cao của tấm hông tủ có thể được bù đặp bằng thanh liên kết với biên độ ±1.5 mm
