Thông tin chung:
Ưu điểm
1. Đóng gói nhỏ gọn
> Các thanh dọc và ngang được đóng gói rời, chưa được bắt vít thành khung hoàn chỉnh cho đến khi được đưa đến vị trí lắp đặt cần thiết
2. Tối ưu không gian lưu kho và vận chuyển
> Bao bì giúp bảo vệ sản phẩm khỏi hư hỏng (đặc biệt khi vận chuyển qua lối đi hẹp).
3. Tiết kiệm không gian sống
> Khi không sử dụng, giường có thể "biến mất“ vào bên trong tủ. Nhờ đó, không gian sinh hoạt có thể được sử dụng linh hoạt hơn
4. Chi tiết thiết thực
> Nệm được đỡ trực tiếp bởi khung giường
> Hệ kết cấu mô-đun cho phép tùy biến chức năng và thiết kế theo yêu cầu khách hàng
> Đối với giường lắp ngang chiều dài 900 mm thì không cần chân đỡ
Kích thước lắp đặt
> B = Chiều rộng nệm, X = chiều sâu tủ tăng thêm (tùy chọn).
> Để đáp ứng các yêu cầu thiết kế như: Đầu giường, đệm bọc, kệ, nệm có chiều dày lớn hơn tiêu chuẩn.
> Kích thước được nêu trên là kích thước lọt lòng.
> Chiều sâu lọt lòng trên cho phép sử dụng nệm dày tối đa 23 cm và chăn ga dày tối đa 17 cm.
Phương án thiết kế cho chân đỡ

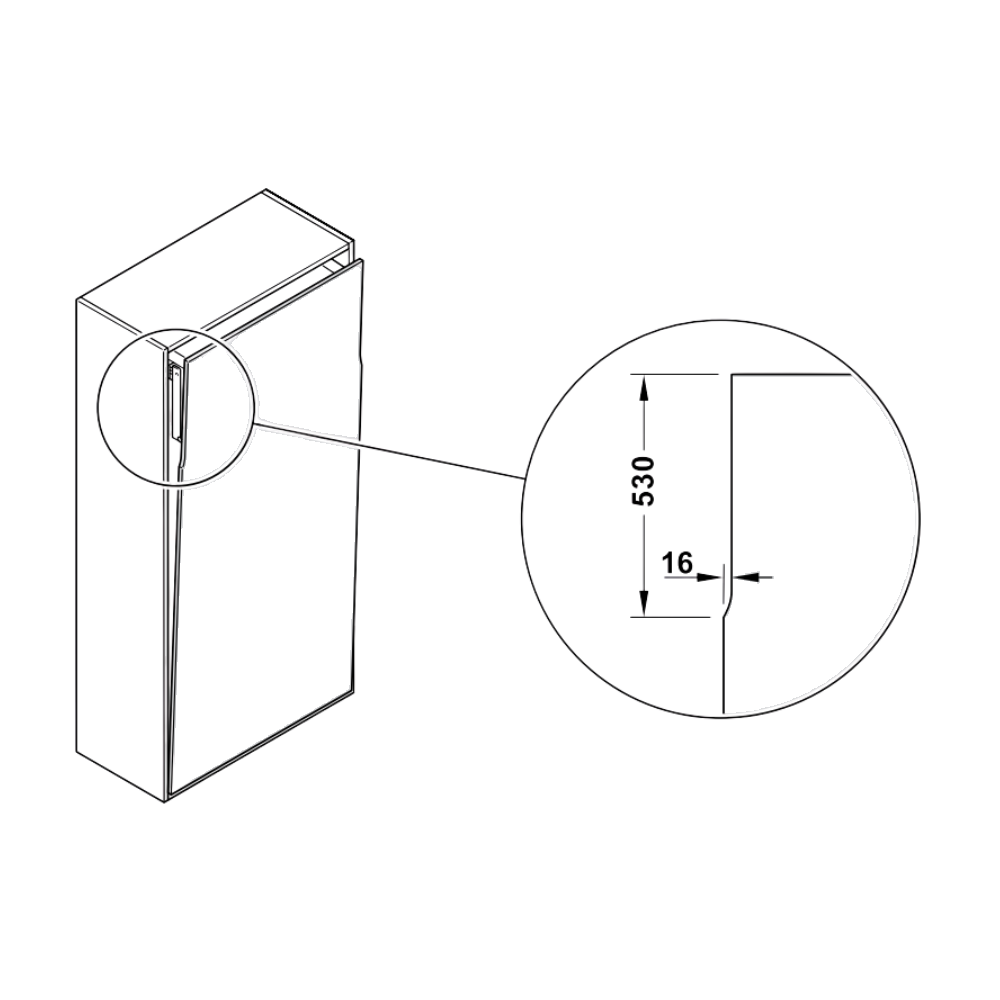

Khi sử dụng thiết kế angular foot, tấm mặt trước cần được khoét bớt hoặc tạo khe hở để chân chống có thể tự động hạ xuống khi mở giường nhờ trọng lực.
Thông tin sản phẩm
> Phiên bản: Giường lắp dọc có chân đỡ angular
> Kích thước nệm (R x D): 1600 x 2000 mm
> Trọng lượng giường: 100 -110 Kg
> Lực ty nâng: 1250 N
> Ứng dụng: Dùng cho tấm mặt trước lọt lòng.
> Phiên bản: Cơ cấu mở cơ khí với ty nâng hơi.
> Vật liệu: Khung chính và chân đỡ: thép; Khung nan: gỗ ghép nhiều lớp.
> Màu hoàn thiện: Nan gỗ: chưa hoàn thiện bề mặt; Phụ kiện giường và sofa: đen than chì, RAL 9011
> Lắp đặt: Bộ phụ kiện gấp được bắt vít vào bên trong tủ và vào khung chính; Khung chính, chân đỡ và đai ràng nệm được lắp bằng vít cố định.
> Tải trọng: 300 kg
Trọn bộ bao gồm:
01 khung chính
02 ty nâng hơi
01 bộ nan gỗ đàn hồi và đầu giữ
01 bộ khóa an toàn (chỉ cho giường lắp ngang)
02 nắp che cơ cấu gấp
01 bộ đai ràng nệm (02 dây cho giường rộng 1.600 mm trở lên)
Bộ chân đỡ angular foot
Lưu ý
- Các ty nâng hơi đã được thiết kế phù hợp với trọng lượng của bộ phụ kiện Häfele và kết cấu giường được khuyến nghị trong hướng dẫn lắp đặt.
- Kích thước giường lắp ngang 2000 x 900 mm không yêu cầu chân đỡ, do đó chân đỡ không nằm trong phạm vi cung cấp. Đối với tất cả các phiên bản còn lại, bắt buộc phải sử dụng chân angular hoặc stirrup.
- Độ dày nệm tối đa cho phép là 23 cm đối với giường có chân đỡ và 20 cm đối với giường không chân đỡ.

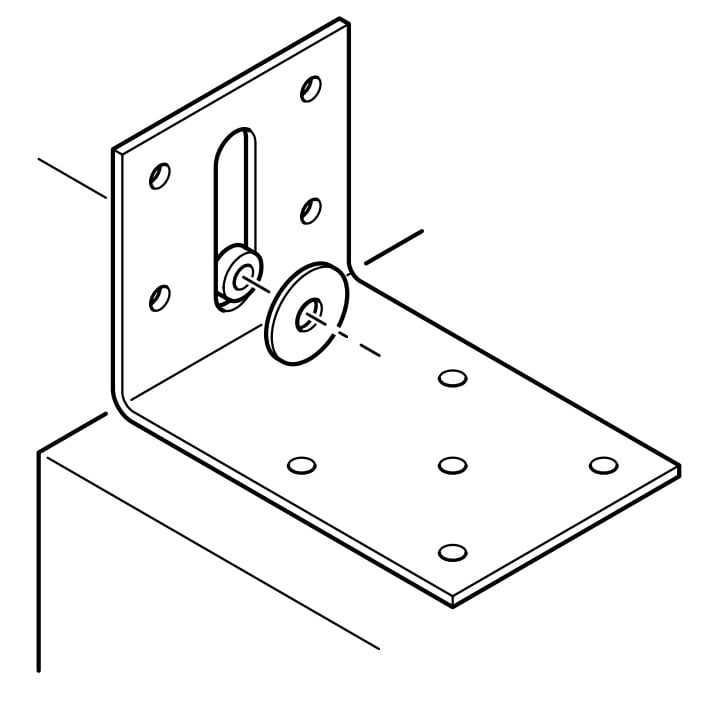

- Các loại giường gấp âm tường luôn phải được cố định chắc chắn để tránh bị lật đổ theo tiêu chuẩn EN 1129. Đảm bảo rằng bề mặt lắp đặt phù hợp để gắn các bas gia cố.
Lưu ý về trọng lượng của giường
Trọng lượng giường = trọng lượng của bộ phụ kiện giường + khung nan + tấm mặt trước + chân đỡ (nếu có) + nệm + chăn ga
