Phụ kiện cửa lùa tủ áo Hafele SLIDO F-LINE42 50B ,độ dày cửa 16-21mm, cho cửa 2 cánh
Thông tin chung
Chi tiết sản phẩm:
> Độ dày cửa: 16-21 mm
> Vật liệu: Bánh xe trượt và dẫn hướng: Thép, Thanh ray trượt đôi và ray dẫn hướng: Nhôm
> Bánh xe: Trượt phía trên, 1 con lăn
> Cấu tạo bánh xe dẫn hướng: Vòng bi lắp vào bánh xe: Nhựa. Trục lắp bánh xe: Thép
> Chặn cửa: Chặn cửa được kẹp phía trên, lắp vào bên trong thanh ray trượt

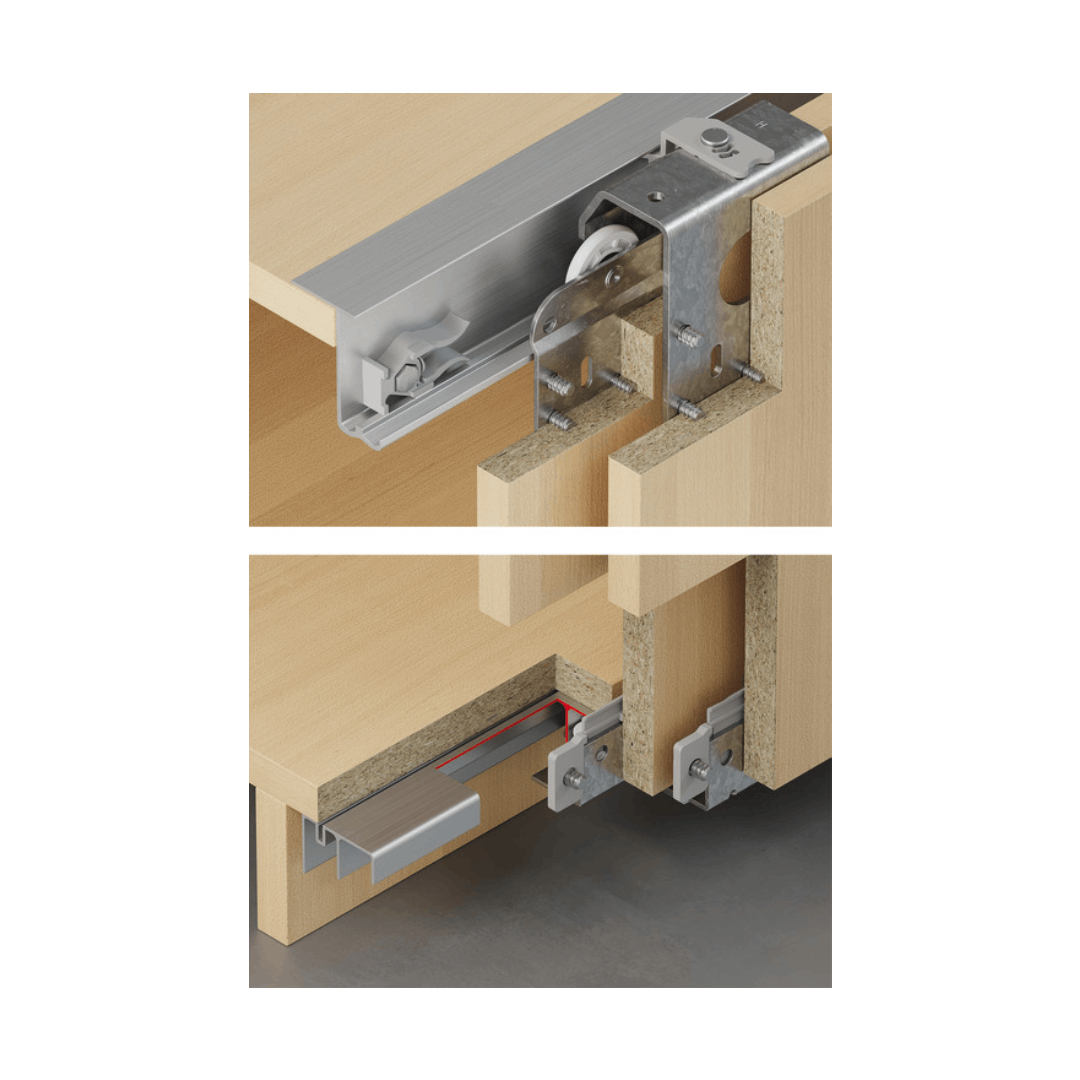

> Lắp đặt: Bánh xe trượt và đế lắp dẫn hướng được cố định vào cửa bằng vít, dẫn hướng lắp cài vào đế, thanh ray trượt cố định vào tủ bằng vít, thanh ray dẫn hướng dưới với con lăn được lắp cố định vào tủ bằng vít từ bên ngoài, hoặc bên trong (tùy chọn). Với con lăn dẫn hướng, ray dẫn hướng được lắp bên dưới đáy tủ
> Phiên bản: trùm ngoài, cho 2 cánh, có thiết bị chống trật bánh có thể tháo rời
Bộ phụ kiện bao gồm:
> 4 bánh xe trượt (2 cho mỗi cánh cửa trong/ngoài)
> 4 chặn cánh cửa
> 4 dẫn hướng (2 cho mỗi cánh cửa trong/ngoài)
> Vật tư lắp đặt
Lưu ý: Bộ phụ kiện không bao gồm ray. Vui lòng đặt hàng riêng ray trượt và ray dẫn hướng
Thông số kỹ thuật

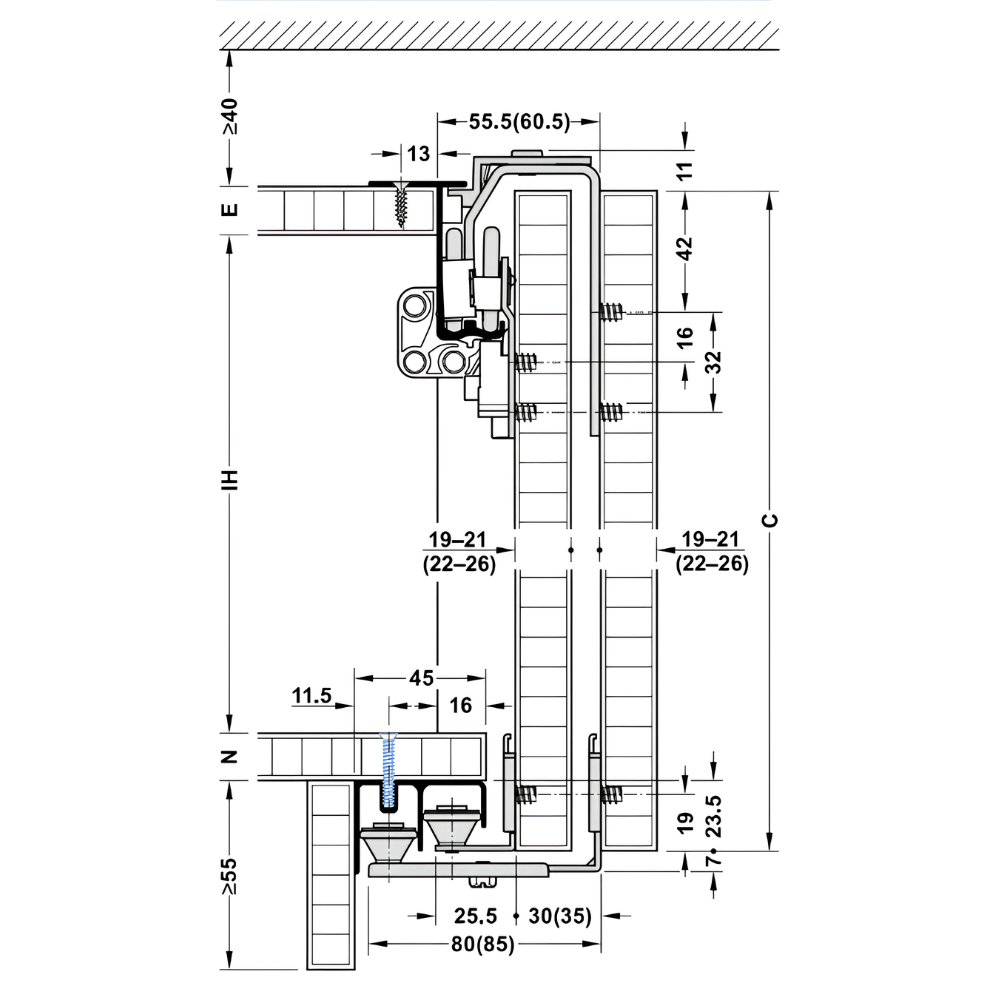

Kích thước lắp đặt với con lăn dẫn hướng:
Lưu ý: Kích thước trong ngoặc áp dụng cho độ dày cửa 22-26 mm
Tùy chọn cố định ray đôi dẫn hướng phía dưới.
> Cố định bằng vít từ bên ngoài
> Cố định bằng vít từ bên trong tủ bằng rãnh bắn vít
C = chiều cao cửa
IH = chiều cao lọt lòng tủ
E = độ dày tấm trên nóc tủ (16 hoặc 19 mm)
N = độ dày tấm đáy tủ
C = IH + E + N + 23.5 mm

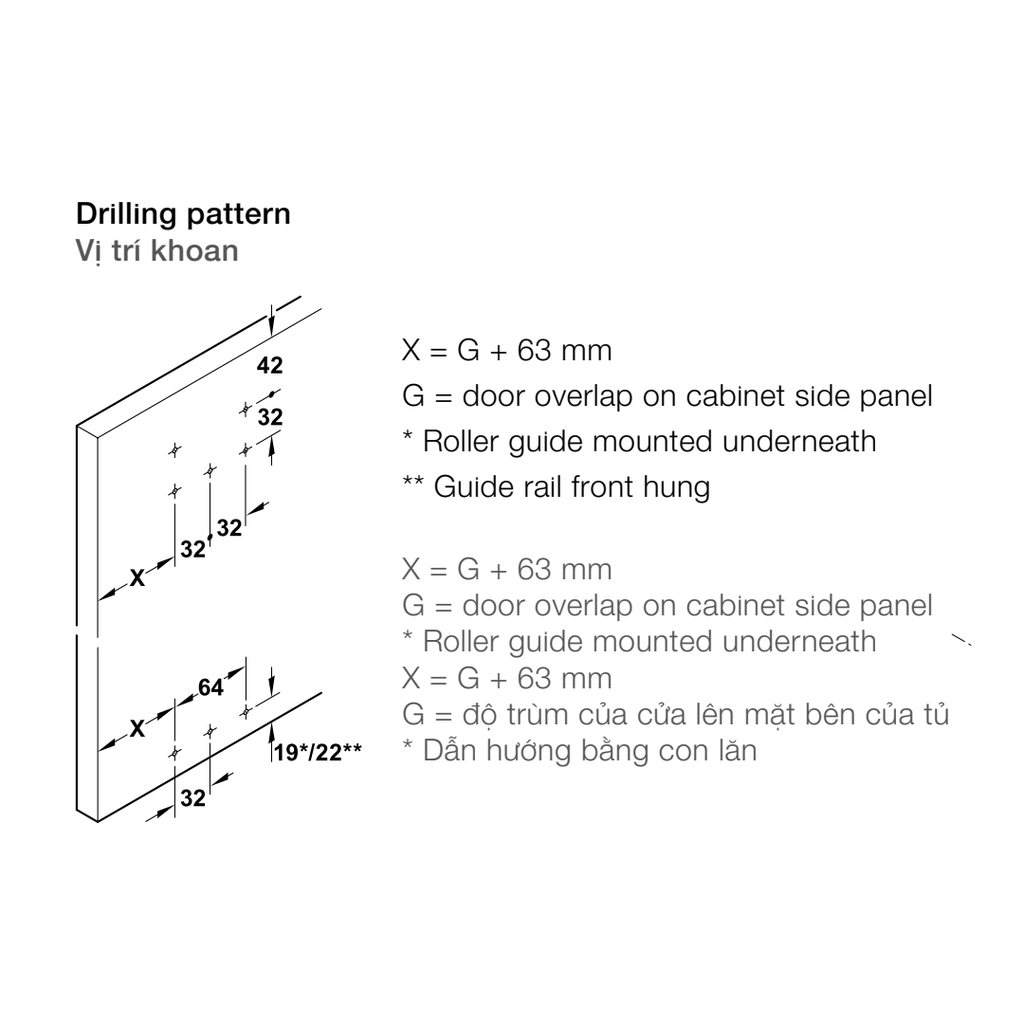

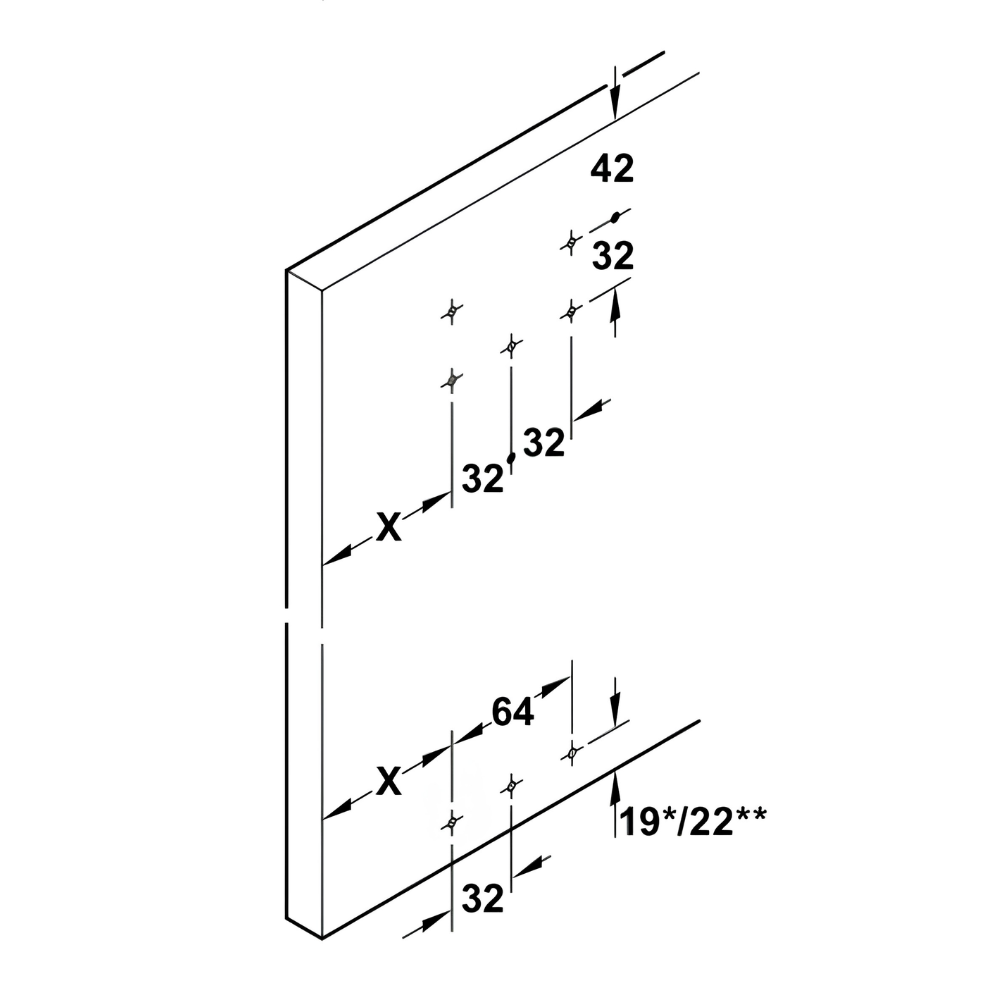

Vị trí khoan:
X = G + 63 mm
G = độ trùm của cửa lên mặt bên của tủ
* Dẫn hướng bằng con lăn

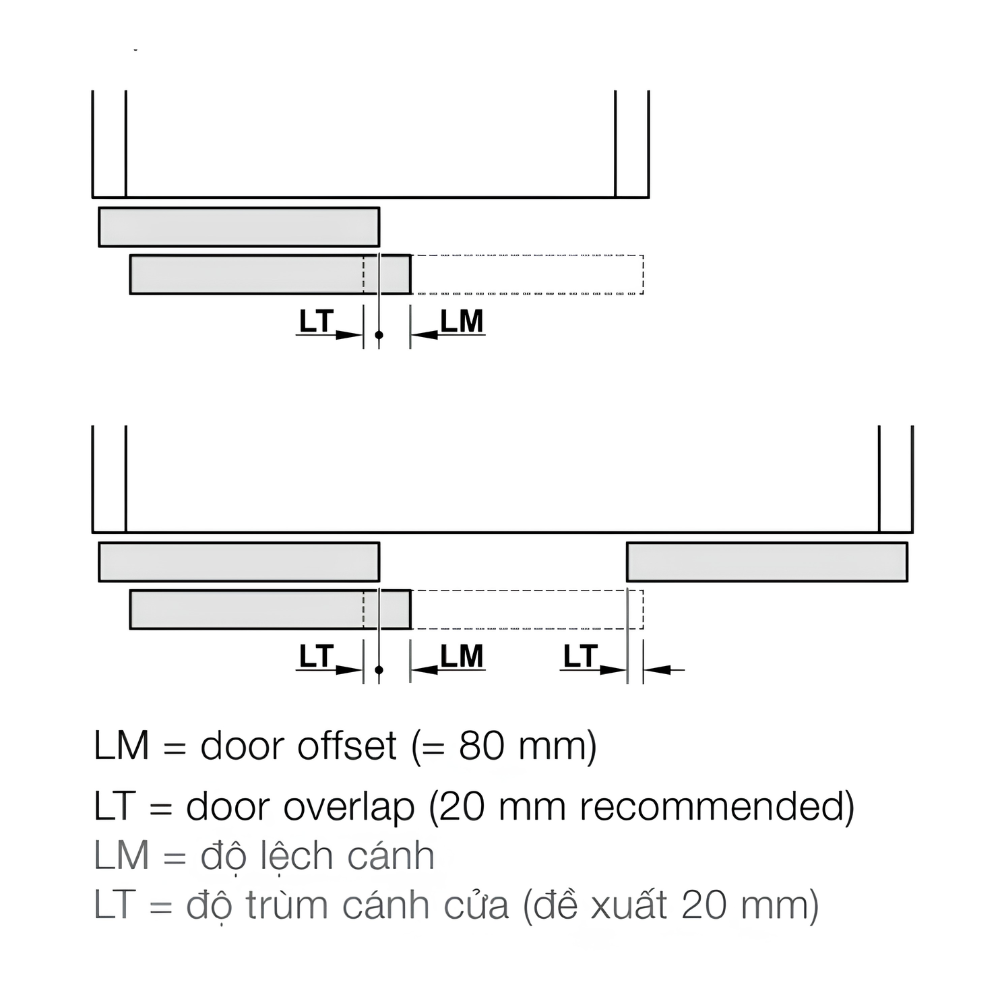

Độ trùm cánh tủ

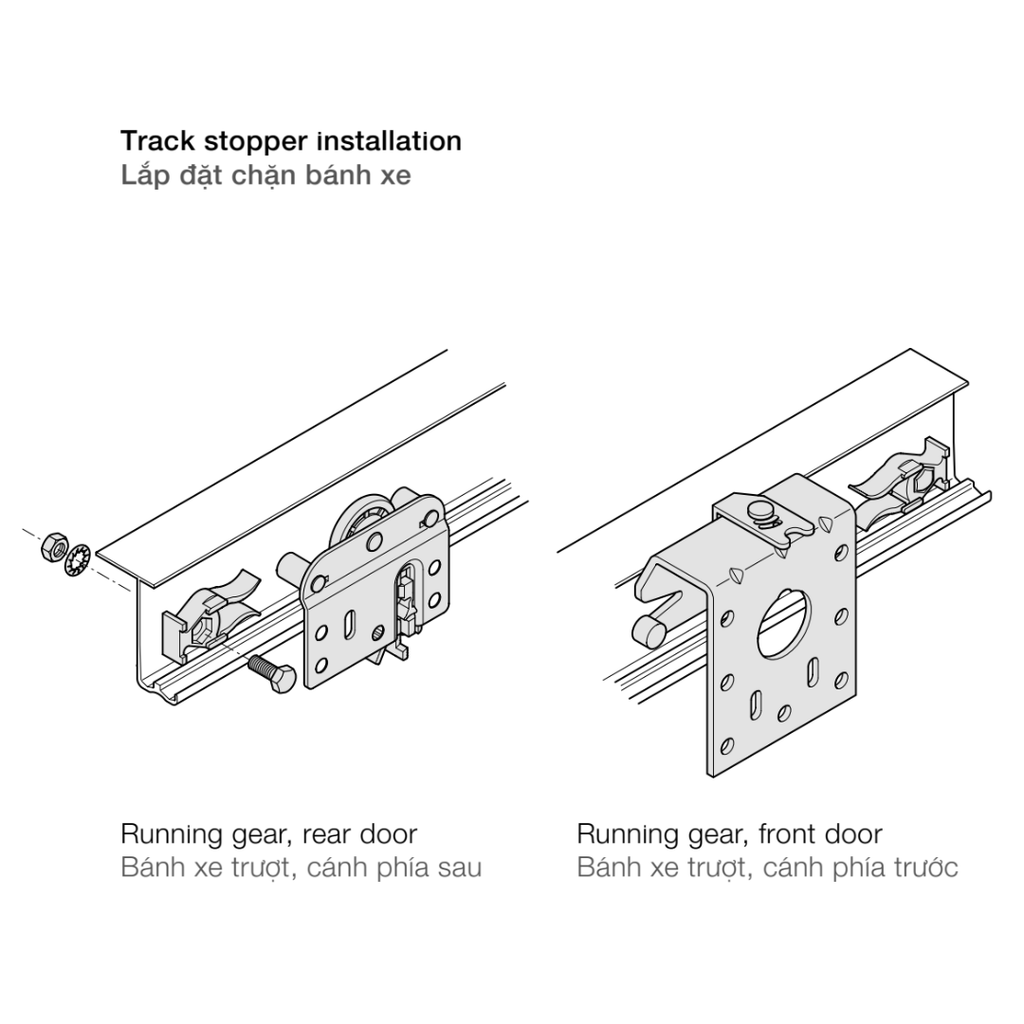

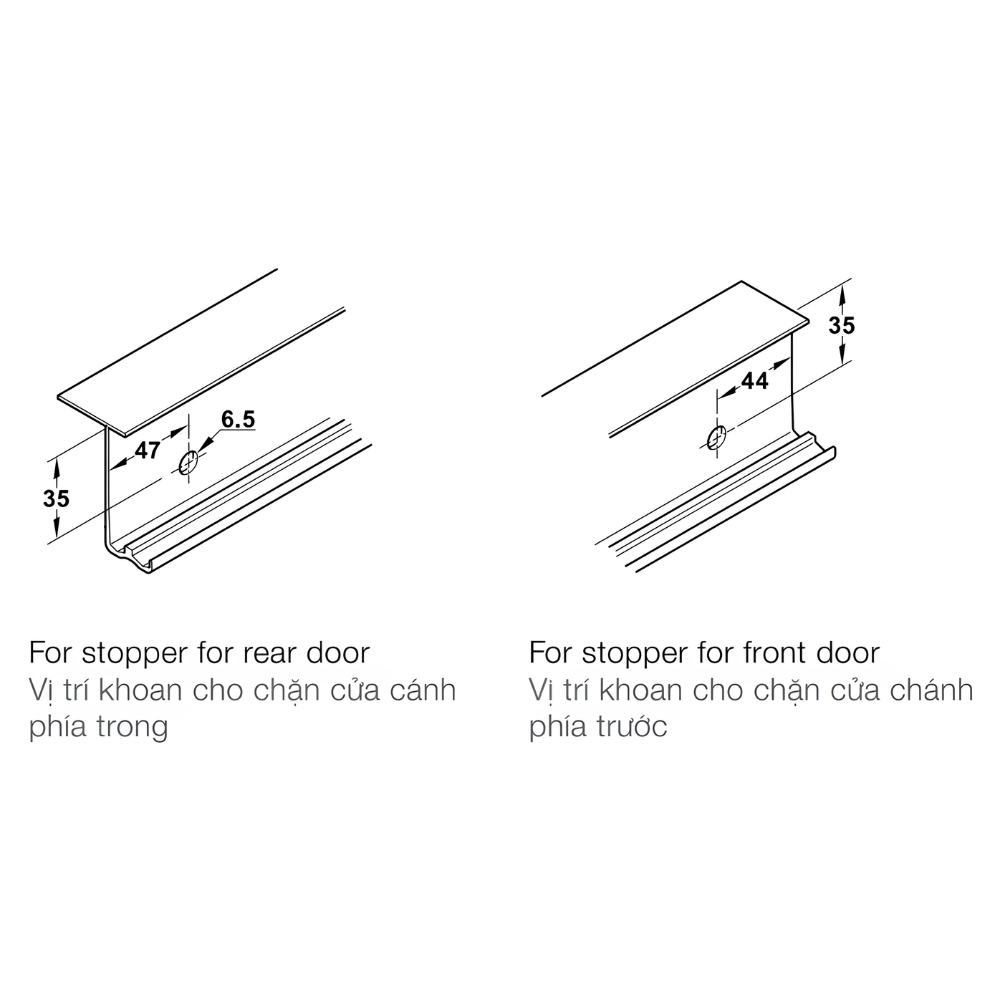

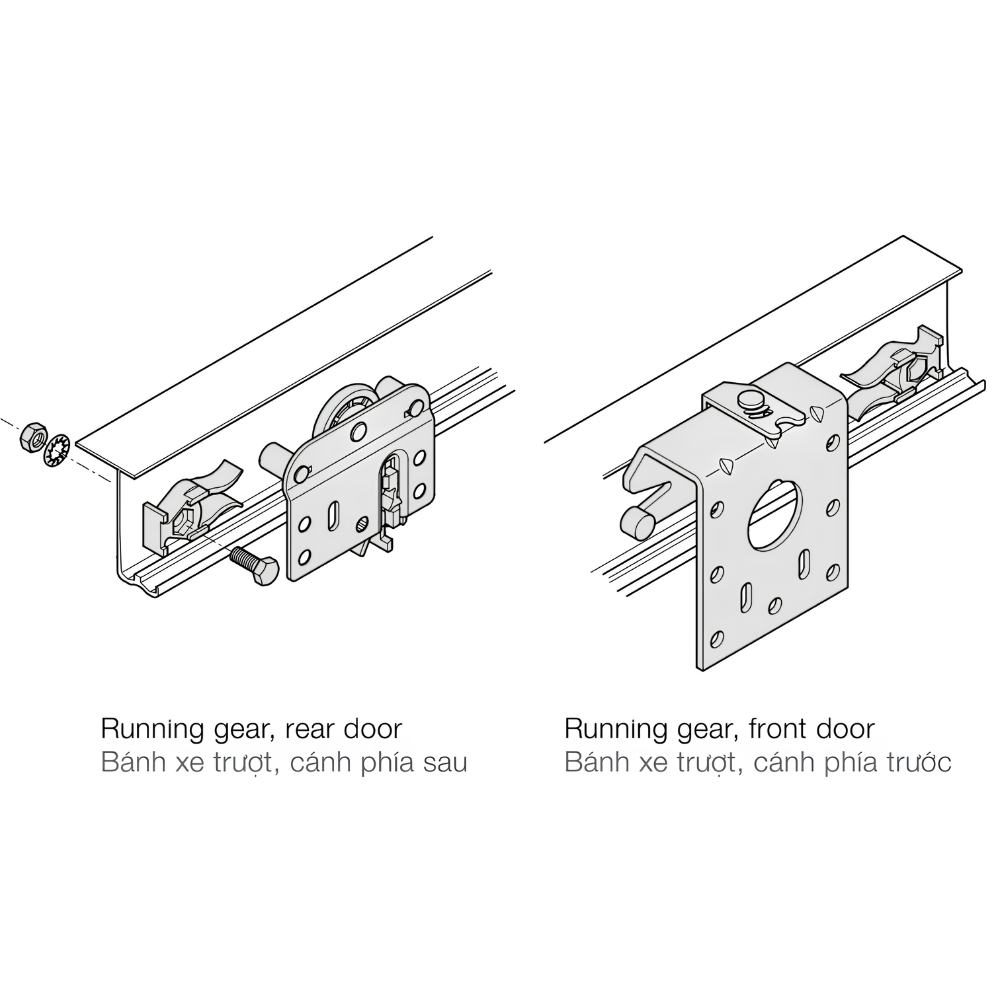

Lắp đặt chặn bánh xe
